Über DM0MAX

Auf 320m ü. NN befinden sich die Sende- und Empfangsantennen von DM0MAX, einem noch recht jungen Amateurfunk-Relais im Wiehengebirge.

Das Relais befindet sich auf dem Gebirgszug des Wiehengebirges in Höhe der Gemeinde Holsen bzw. Hüllhorst im Landkreis Minden-Lübbecke, Locator JO42IG in Nordrhein-Westfalen.

Von hier aus haben wir auf UKW eine Standardreichweite von ca. 100km.

Am Standort von DM0MAX befinden sich folgende Sende- und Empfangsanlagen:





10m FM-Relais
29.620 / 29.520 MHz

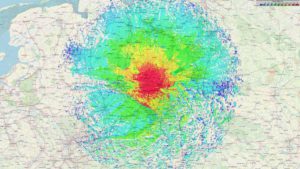

Theoretische Reichweite des 10m Relais mit einer 0dBd Empfangsantenne

im Testbetrieb mit 4W

RX QTH: 29,520 MHZ Bückeberg ca. 350m ü.NN

APRS (nur Empfang)
144.800 MHz
zurzeit QRT
2m FM-Relais
145.750 / 145.150 MHz

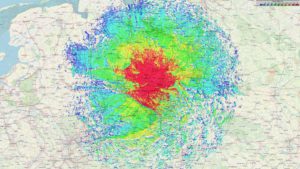

Theoretische Reichweite des 2m Relais mit einer 0dBd Empfangsantenne
C4FM-Relais
438.275 / 430.675 MHz
zurzeit keine Anbindung
70cm FM-Relais
438.7375 / 431.1375 MHz

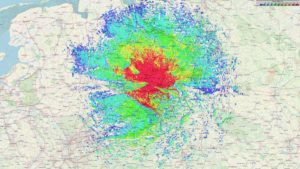

Theoretische Reichweite des 70cm Relais mit einer 0dBd Empfangsantenne
DAPNET (POCSAG)
439.9875 MHz
außer Betrieb
ADS-B
1090 MHz
im Testbetrieb, Liveanzeige unter https://3ef.de/dm0max
ATV-Relais Ausgaben: 3432 MHz (horizontal)
Tonträger: 5,5 MHz, nur bei Aktivität auf den Videoeingaben 23/13/3cm, Nachlaufzeit 15min

Theoretische Reichweite der ATV Ausgabe auf 3432 MHz

10200 MHz (horizontal)
Tonträger: 5.5 MHz + 5,73MHz (hier kann die 430,1875 MHz mitgehört werden)

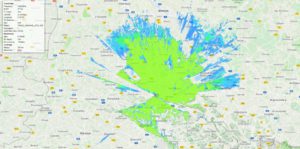

Theoretische Reichweite der ATV Ausgabe auf 10200 MHz
ATV-Relais Eingaben:
v 430.1875 MHz
v 434,250 MHz
1280 MHz
2352 MHz
10400MHz,  10420MHz,


Rücksprechen (wird auf dem rechten Tonkanal 5,73 MHz übertragen)
D-ATV (Parameter bitte bei DH6MCE erfragen)
Tonträger 5.5MHz
Tonträger 5.5MHz
Tonträger 5.5 MHz

ATV Monitoring:
2372 MHz
3447 MHz
10240 MHz


DB0TEU Teutoburger Wald
DB0SHG Süntelturm, Vollduplexmonitoring, QPSK
DB0TVH Hannover, Tonträger 6.0 MHz
